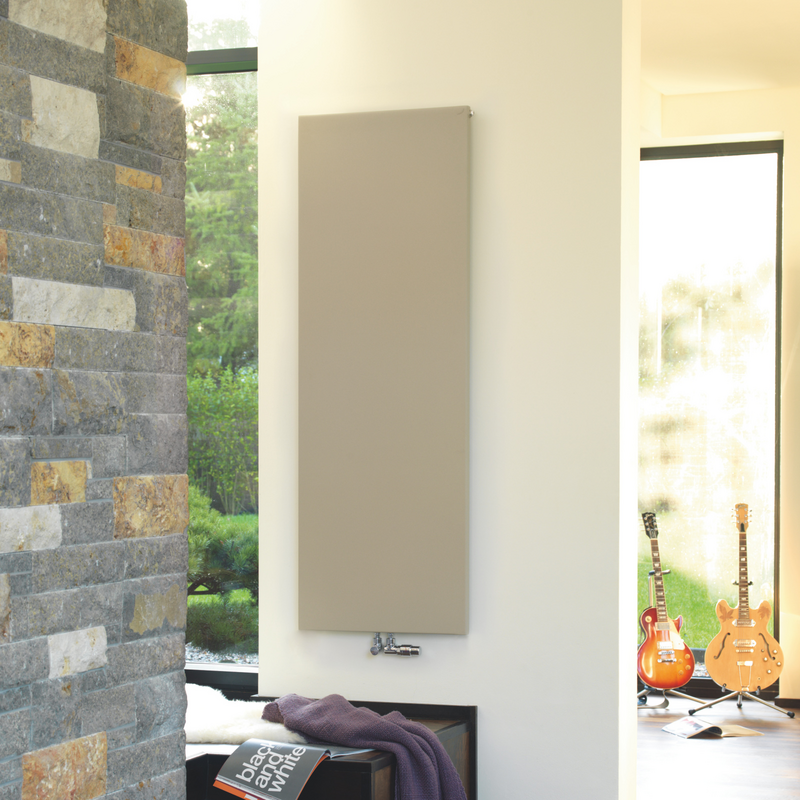

Rendering Zehnder Plano Decorative radiator Front view
Design-Heizkörper nach Maß

Zehnder
Plano

Warmwasserbetrieb
    Kontakt aufnehmen

    Gutes Design konzentriert sich auf das Wesentliche. Ein gut gestalteter Heizkörper auch. Nämlich auf Wärme und Behaglichkeit. So wie Zehnder Plano. Ein starkwandig und robuster Heizkörper mit planer Oberfläche. Die Leistungsstärke kann sich sehen lassen.

    Mehr anzeigen

    Vorteile

    • Vielseitig einsetzbar dank großer Anschluss-, Befestigungs- und Modellvielfalt

    • Integration in jedes Ambiente durch dezente Optik

    • Langlebigkeit durch starkwandigen und robusten Heizkörper aus Stahl

    • Geeignet für den Betrieb mit Wärmepumpe und/oder Niedertemperatursystem

    • Erfüllt gesetzliche Sicherheitsvorschriften

    • Einfache Reinigung dank glatter Oberfläche

    Mehr anzeigen

    Colour System

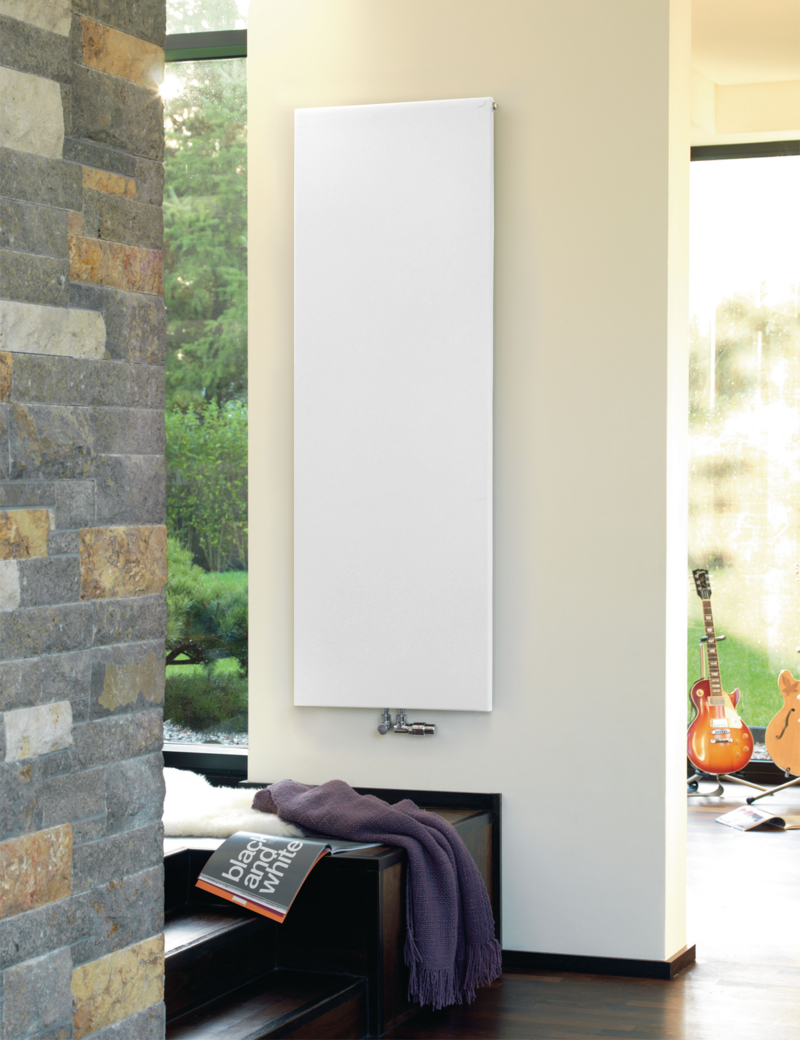

    Zehnder Plano - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    WARM COLOURS CORE
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    WARM COLOURS TREND
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    COOL COLOURS CORE
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    COOL COLOURS TREND
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modelle PH 1./.. horizontal
    Technische Daten für Baulänge 1000 mm L = Baulänge = 500 bis 4000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm W W W
    PH 10/22 220 32 278 227 148
    PH 11/22 220 43 371 302 195
    PH 10/32 320 32 374 306 200
    PH 11/32 320 43 502 411 268
    PH 10/42 420 32 466 380 245
    PH 11/42 420 43 667 544 352
    PH 10/52 520 32 559 453 289
    PH 11/52 520 43 824 671 433
    PH 10/62 620 32 653 529 336
    PH 11/62 620 43 971 790 508
    PH 10/72 720 32 749 606 386
    PH 11/72 720 43 1108 898 573
    PH 10/95 950 32 973 790 506
    PH 11/95 950 43 1388 1125 718
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PH 2./.. horizontal
    Technische Daten für Baulänge 1000 mm L = Baulänge = 500 bis 4000 mm
    Modell H T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm W W W
    PH 20/22 220 95 468 381 245
    PH 21/22 220 95 561 459 298
    PH 22/22 220 95 674 549 354
    PH 20/32 320 95 624 508 328
    PH 21/32 320 95 775 634 411
    PH 22/32 320 95 973 795 516
    PH 20/42 420 95 783 639 413
    PH 21/42 420 95 1018 829 535
    PH 22/42 420 95 1269 1034 667
    PH 20/52 520 95 940 768 499
    PH 21/52 520 95 1245 1013 651
    PH 22/52 520 95 1546 1258 808
    PH 20/62 620 95 1095 895 581
    PH 21/62 620 95 1459 1185 759
    PH 22/62 620 95 1806 1464 934
    PH 20/72 720 95 1248 1019 659
    PH 21/72 720 95 1657 1344 857
    PH 22/72 720 95 2047 1657 1054
    PH 20/95 950 95 1592 1291 824
    PH 21/95 950 95 2059 1667 1060
    PH 22/95 950 95 2533 2044 1291
    H = Bauhöhe, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Modelle PV 10 vertikal
    Technische Daten je Heizkörper
    Modell H L T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm W W W
    PV10/60-22 600 220 32 152 126 84
    PV10/70-22 700 220 32 178 147 98.4
    PV10/80-22 800 220 32 203 168 112
    PV10/90-22 900 220 32 228 189 125
    PV10/100-22 1000 220 32 254 210 139
    PV10/110-22 1100 220 32 279 230 152
    PV10/120-22 1200 220 32 305 251 165
    PV10/130-22 1300 220 32 327 269 177
    PV10/140-22 1400 220 32 348 286 188
    PV10/150-22 1500 220 32 372 306 200
    PV10/160-22 1600 220 32 397 326 214
    PV10/170-22 1700 220 32 419 345 227
    PV10/180-22 1800 220 32 442 364 239
    PV10/190-22 1900 220 32 464 382 251
    PV10/200-22 2000 220 32 487 401 265
    PV10/210-22 2100 220 32 509 419 277
    PV10/220-22 2200 220 32 531 438 289
    PV10/50-32 500 320 32 176 146 97.3
    PV10/60-32 600 320 32 211 175 117
    PV10/70-32 700 320 32 247 205 137
    PV10/80-32 800 320 32 282 233 155
    PV10/90-32 900 320 32 317 262 174
    PV10/100-32 1000 320 32 352 291 193
    PV10/110-32 1100 320 32 387 319 211
    PV10/120-32 1200 320 32 423 348 229
    PV10/130-32 1300 320 32 453 373 245
    PV10/140-32 1400 320 32 483 397 260
    PV10/150-32 1500 320 32 517 425 279
    PV10/160-32 1600 320 32 551 453 297
    PV10/170-32 1700 320 32 582 479 315
    PV10/180-32 1800 320 32 613 504 332
    PV10/190-32 1900 320 32 644 530 349
    PV10/200-32 2000 320 32 675 556 368
    PV10/210-32 2100 320 32 706 582 384
    PV10/220-32 2200 320 32 737 607 401
    PV10/50-42 500 420 32 226 187 124
    PV10/60-42 600 420 32 272 225 150
    PV10/70-42 700 420 32 317 262 174
    PV10/80-42 800 420 32 362 299 198
    PV10/90-42 900 420 32 407 336 223
    PV10/100-42 1000 420 32 453 373 247
    PV10/110-42 1100 420 32 498 410 270
    PV10/120-42 1200 420 32 543 446 293
    PV10/130-42 1300 420 32 582 478 314
    PV10/140-42 1400 420 32 620 508 332
    PV10/150-42 1500 420 32 664 545 356
    PV10/160-42 1600 420 32 708 581 380
    PV10/170-42 1700 420 32 748 614 403
    PV10/180-42 1800 420 32 788 647 425
    PV10/190-42 1900 420 32 828 680 446
    PV10/200-42 2000 420 32 868 714 470
    PV10/210-42 2100 420 32 908 747 492
    PV10/220-42 2200 420 32 947 779 513
    PV10/50-52 500 520 32 274 226 150
    PV10/60-52 600 520 32 329 272 180
    PV10/70-52 700 520 32 384 317 210
    PV10/80-52 800 520 32 438 361 238
    PV10/90-52 900 520 32 493 406 268
    PV10/100-52 1000 520 32 548 451 297
    PV10/110-52 1100 520 32 603 495 325
    PV10/120-52 1200 520 32 658 540 353
    PV10/130-52 1300 520 32 705 578 378
    PV10/140-52 1400 520 32 751 615 401
    PV10/150-52 1500 520 32 804 658 429
    PV10/160-52 1600 520 32 857 702 457
    PV10/170-52 1700 520 32 906 743 486
    PV10/180-52 1800 520 32 954 782 512
    PV10/190-52 1900 520 32 1003 823 538
    PV10/200-52 2000 520 32 1051 863 566
    PV10/210-52 2100 520 32 1099 903 592
    PV10/220-52 2200 520 32 1147 942 618
    PV10/50-62 500 620 32 321 265 175
    PV10/60-62 600 620 32 386 318 210
    PV10/70-62 700 620 32 450 371 245
    PV10/80-62 800 620 32 514 423 278
    PV10/90-62 900 620 32 578 476 313
    PV10/100-62 1000 620 32 643 528 347
    PV10/110-62 1100 620 32 707 580 379
    PV10/120-62 1200 620 32 771 631 411
    PV10/130-62 1300 620 32 827 677 441
    PV10/140-62 1400 620 32 881 720 468
    PV10/150-62 1500 620 32 943 771 501
    PV10/160-62 1600 620 32 1005 822 533
    PV10/170-62 1700 620 32 1062 870 567
    PV10/180-62 1800 620 32 1118 915 596
    PV10/190-62 1900 620 32 1176 963 627
    PV10/200-62 2000 620 32 1232 1010 661
    PV10/210-62 2100 620 32 1289 1057 691
    PV10/220-62 2200 620 32 1345 1103 721
    PV10/50-72 500 720 32 371 305 201
    PV10/60-72 600 720 32 445 366 241
    PV10/70-72 700 720 32 519 427 281
    PV10/80-72 800 720 32 594 488 320
    PV10/90-72 900 720 32 668 549 360
    PV10/100-72 1000 720 32 742 609 398
    PV10/110-72 1100 720 32 816 668 435
    PV10/120-72 1200 720 32 891 728 473
    PV10/130-72 1300 720 32 955 781 507
    PV10/140-72 1400 720 32 1017 830 537
    PV10/150-72 1500 720 32 1089 889 575
    PV10/160-72 1600 720 32 1160 947 613
    PV10/170-72 1700 720 32 1226 1002 651
    PV10/180-72 1800 720 32 1291 1055 685
    PV10/190-72 1900 720 32 1357 1109 720
    PV10/200-72 2000 720 32 1423 1165 759
    PV10/210-72 2100 720 32 1488 1218 794
    PV10/220-72 2200 720 32 1553 1272 829
    PV10/50-95 500 950 32 464 381 250
    PV10/60-95 600 950 32 556 457 300
    PV10/70-95 700 950 32 649 533 350
    PV10/80-95 800 950 32 742 609 398
    PV10/90-95 900 950 32 835 685 448
    PV10/100-95 1000 950 32 927 759 495
    PV10/110-95 1100 950 32 1020 834 541
    PV10/120-95 1200 950 32 1113 908 588
    PV10/130-95 1300 950 32 1193 974 630
    PV10/140-95 1400 950 32 1271 1036 668
    PV10/150-95 1500 950 32 1361 1109 715
    PV10/160-95 1600 950 32 1450 1182 762
    PV10/170-95 1700 950 32 1532 1250 809
    PV10/180-95 1800 950 32 1614 1317 852
    PV10/190-95 1900 950 32 1696 1384 896
    PV10/200-95 2000 950 32 1778 1453 944
    PV10/210-95 2100 950 32 1860 1521 987
    PV10/220-95 2200 950 32 1941 1587 1030
    H = Gesamtbauhöhe, L = Baulänge, T = Bautiefe
    75/65/20 = Norm-Wärmeleistung nach EN 442

    Technische Daten IMPORT TEST

    Anschluss an Warmwasser-Zentralheizung

    H [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PH10/22278147
    320PH10/32374198
    420PH10/42466243
    520PH10/52559287
    620PH10/62653334
    720PH10/72749383
    950PH10/95973502
    220PH10/22278147
    320PH10/32374198
    420PH10/42466243
    520PH10/52559287
    620PH10/62653334
    720PH10/72749383
    950PH10/95973502
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.
    H [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PH11/22371193
    320PH11/32502266
    420PH11/42667350
    520PH11/52824430
    620PH11/62971504
    720PH11/721108569
    950PH11/951388713
    220PH11/22371193
    320PH11/32502266
    420PH11/42667350
    520PH11/52824430
    620PH11/62971504
    720PH11/721108569
    950PH11/951388713
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.
    H [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PH20/22468243
    320PH20/32624325
    420PH20/42783410
    520PH20/52940495
    620PH20/621095577
    720PH20/721248654
    950PH20/951592817
    220PH20/22468243
    320PH20/32624325
    420PH20/42783410
    520PH20/52940495
    620PH20/621095577
    720PH20/721248654
    950PH20/951592817
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.
    H [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PH21/22561296
    320PH21/32775408
    420PH21/421018531
    520PH21/521245646
    620PH21/621459753
    720PH21/721657851
    950PH21/9520591052
    220PH21/22561296
    320PH21/32775408
    420PH21/421018531
    520PH21/521245646
    620PH21/621459753
    720PH21/721657851
    950PH21/9520591052
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.
    H [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PH22/22674351
    320PH22/32973513
    420PH22/421269662
    520PH22/521546802
    620PH22/621806927
    720PH22/7220471046
    950PH22/9525331280
    220PH22/22674351
    320PH22/32973513
    420PH22/421269662
    520PH22/521546802
    620PH22/621806927
    720PH22/7220471046
    950PH22/9525331280
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.
    L [mm]ModellEN 442 [Watt]55/45/20 [Watt]
    220PV10/50-2212770
    320PV10/50-3217697
    420PV10/50-42226123
    520PV10/50-52274149
    620PV10/50-62321174
    720PV10/50-72371200
    950PV10/50-95464248
    220PV10/60-2215284
    320PV10/60-32211116
    420PV10/60-42272149
    520PV10/60-52329179
    620PV10/60-62386209
    720PV10/60-72445239
    950PV10/60-95556298
    220PV10/70-2217898
    320PV10/70-32247136
    420PV10/70-42317173
    520PV10/70-52384209
    620PV10/70-62450243
    720PV10/70-72519279
    950PV10/70-95649347
    220PV10/80-22203111
    320PV10/80-32282154
    420PV10/80-42362197
    520PV10/80-52438237
    620PV10/80-62514276
    720PV10/80-72594318
    950PV10/80-95742395
    220PV10/90-22228125
    320PV10/90-32317173
    420PV10/90-42407221
    520PV10/90-52493267
    620PV10/90-62578311
    720PV10/90-72668357
    950PV10/90-95835445
    220PV10/100-22254138
    320PV10/100-32352191
    420PV10/100-42453245
    520PV10/100-52548295
    620PV10/100-62643344
    720PV10/100-72742395
    950PV10/100-95927491
    220PV10/110-22279151
    320PV10/110-32387209
    420PV10/110-42498268
    520PV10/110-52603323
    620PV10/110-62707376
    720PV10/110-72816432
    950PV10/110-951020537
    220PV10/120-22305164
    320PV10/120-32423228
    420PV10/120-42543291
    520PV10/120-52658350
    620PV10/120-62771408
    720PV10/120-72891469
    950PV10/120-951113583
    220PV10/130-22327176
    320PV10/130-32453244
    420PV10/130-42582311
    520PV10/130-52705375
    620PV10/130-62827438
    720PV10/130-72955503
    950PV10/130-951193625
    220PV10/140-22348186
    320PV10/140-32483258
    420PV10/140-42620330
    520PV10/140-52751398
    620PV10/140-62881464
    720PV10/140-721017533
    950PV10/140-951271663
    220PV10/150-22372199
    320PV10/150-32517277
    420PV10/150-42664353
    520PV10/150-52804426
    620PV10/150-62943497
    720PV10/150-721089571
    950PV10/150-951361710
    220PV10/160-22397212
    320PV10/160-32551295
    420PV10/160-42708377
    520PV10/160-52857454
    620PV10/160-621005530
    720PV10/160-721160608
    950PV10/160-951450756
    220PV10/170-22419225
    320PV10/170-32582313
    420PV10/170-42748400
    520PV10/170-52906482
    620PV10/170-621062562
    720PV10/170-721226646
    950PV10/170-951532803
    220PV10/180-22442238
    320PV10/180-32613330
    420PV10/180-42788422
    520PV10/180-52954508
    620PV10/180-621118592
    720PV10/180-721291680
    950PV10/180-951614846
    220PV10/190-22464250
    320PV10/190-32644346
    420PV10/190-42828443
    520PV10/190-521003534
    620PV10/190-621176623
    720PV10/190-721357715
    950PV10/190-951696889
    220PV10/200-22487263
    320PV10/200-32675365
    420PV10/200-42868467
    520PV10/200-521051562
    620PV10/200-621232656
    720PV10/200-721423754
    950PV10/200-951778937
    220PV10/210-22509275
    320PV10/210-32706382
    420PV10/210-42908488
    520PV10/210-521099588
    620PV10/210-621289686
    720PV10/210-721488788
    950PV10/210-951860980
    220PV10/220-22531287
    320PV10/220-32737398
    420PV10/220-42947509
    520PV10/220-521147614
    620PV10/220-621345716
    720PV10/220-721553822
    950PV10/220-9519411023
    Unsere Zeichenerklärung finden Sie in unserer Preisliste oder im Glossar.

    Downloads

    loading...
    Nehmen Sie Kontakt zu uns auf

    Sie haben Fragen zu unseren Produkten oder Services?

    Zur Kontaktseite
    MyZehnder-Portal

    Nutzen Sie die Vorteile in unserem MyZehnder-Portal. Loggen Sie sich mit Ihren bekannten Zugangsdaten ein.





    Login
